Chiariamo adesso un po’ meglio la funzione dei parametri delle singole impostazioni di PhotoScan: Align Photos Accuracy: con impostazioni più basse il programma sfuma un gruppo di pixel maggiore per la sovrapposizione delle immagini a discapito della qualità Pair Preselection: per velocizzare il processo è possibile spingere il programma a limitarsi a coppie di foto affini Key e Tie point limit: indica il numero di feature o key point ricercati dal programma, in genere non è necessario il doppio della impostazione di default Build Dense Cloud Quality: più alta è questa impostazione, più dettagliato sarà il risultato finale a scapito delle risorse e del tempo necessario all’elaborazione Depth filtering: Abbassare, ma mai disabiltarla completamente, nel caso di oggetti che presentano spigolosità Build Mesh Surface type: impostare su Height Field solo nel caso di riprese aeree Source data: è possibile selezionare il sorgente dei punti tra la dense cloud e i punti generati durante l’allineamento Face count: indica il numero di facce generate per la mesh, è possibile impostare il numero manualmente a seconda delle esigenze Interpolation: cerca di coprire i buchi generati dalla dense cloud; Extrapolation ne aumenta la qualità Build Texture Mapping mode: indica il modo in cui vengono ritagliate le foto per generare la texture; generic crea numerosi tagli da ogni angolazione ed è l’impostazione generalmente più utile; ortophoto è utile dall’alto, spherical per gli oggetti tondi, mentre single camera utilizza solo una foto come riferimento Blending mode: mosaic è sempre l’impostazione consigliata Texture size/count: il primo valore indica la dimensione finale dell’immagine, è sempre consigliabile sovraddimensionarla, mentre il secondo indica il numero di immagini create Enable color correction: corregge automaticamente valori come la saturazione e la luminosità della texture, è possibile comunque modificare questi valori in seguito attraverso programmi di fotoritocco Per migliorare la resa finale degli […]

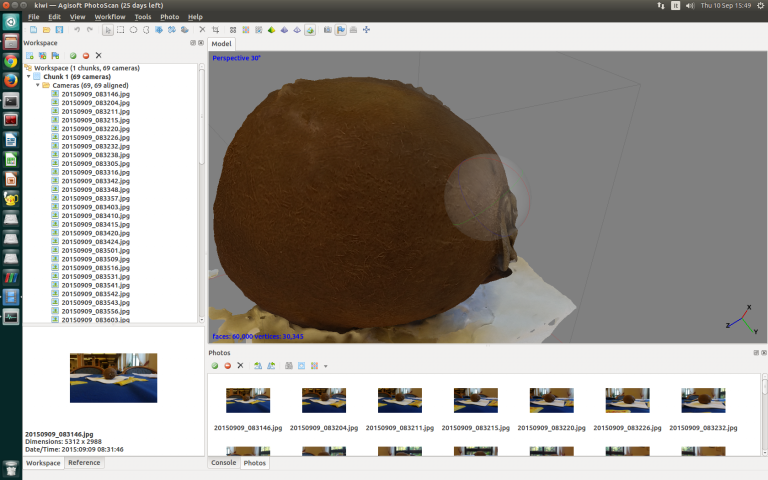

Una volta acquisiti i set di foto degli oggetti che si desidera ricostruire in fotogrammetria – come abbiamo visto nella parte I e parte II di questo breve tutorial – si passa alla fase successiva, di vera e propria ricostruzione 3D. Attualmente, ci è stato spiegato dai ragazzi del VisitLab, il software più semplice ed efficace per questo scopo è PhotoScan di Agisoft. Il processo seguito è stato il seguente (Photoscan su Ubuntu): Si selezionano tutte le foto con Ctrl + A e le si sposta nella cartella photos, in basso sulla sinistra. Bisogna fare sempre attenzione alla memoria del computer, quindi, monitorarla nel SYSTEM MONITOR – RESOURCES. Se l’applicazione occupa troppa RAM, chiuderla prima di bloccare il computer. Una volta viste le foto, eliminare quelle che sembrano scorrette, cliccando su ‘’disabilita foto’’. Aprire la cartella WORKFLOW e cliccare ALIGN PHOTOS per poter allineare le foto. Il computer cercherà di capire se gli stessi punti fatti da angolazioni diverse corrispondono, facendoli coincidere di solito a due a due (pair preselection, con i livelli Generic, Disabled e Reference). Accuracy : consiste nell’analizzare la posizione delle immagini attraverso i pixel (può essere Low , Medium, High) . Low – analizza una porzione di pixel (quadrato 9×9) ricavandone una media tra i colori. Medium (4×4 ) e High (1)  analizzano i pixel in maniera più dettagliata. Di solito si preferisce impostare ‘’accuracy=medium’’. Impostando il parametro su Low, nel caso si voglia una maggiore velocità, il risultato avrà una qualità più bassa. Key point limit: riguarda l’allineamento dei punti; per un maggior allineamento bisogna aumentare il numero di key point. Controllare se le foto sono ben allineate cliccando sul triangolino alla sinistra di “Chunk” e poi di “Cameras” e notando le sigle NA-NC (foto non allineata). Le fotografie fuori allineamento andranno scartate. Sempre cliccando su […]
